自动化产线中，喷码机需要与PLC控制系统完成信号握手，实现喷印触发、模板切换、数据同步等联动操作。对接流程不规范会出现信号干扰、喷印位置偏移、数据断层等问题，影响产线整体运行效率。领新LINX全系标识设备预留标准化通讯接口，原生兼容主流工控协议，可快速接入各类PLC控制系统。

一、硬件连接与信号对接

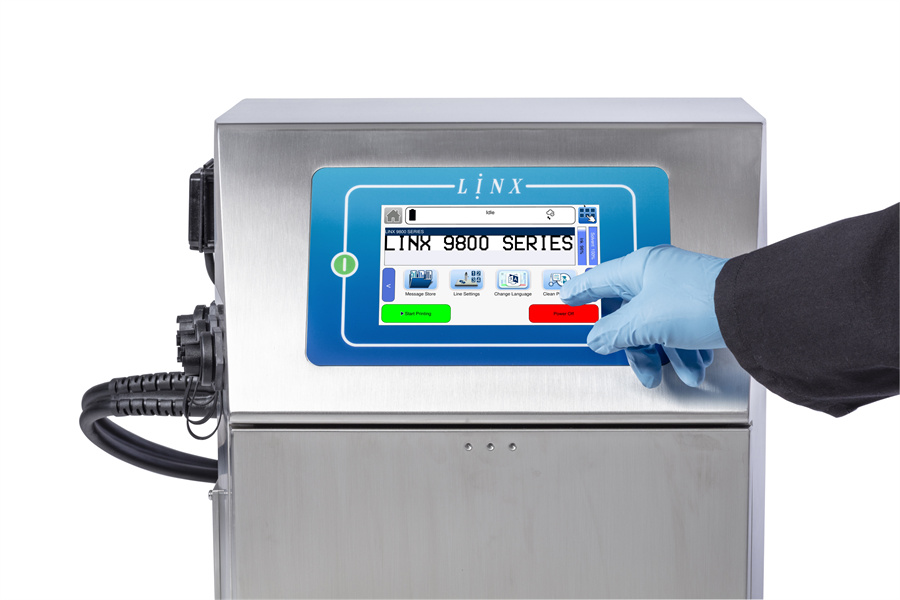

喷码机与PLC的联机依赖硬件接口的稳定连接。领新LINX 9800、9900系列小字符喷码机配备标准外接接口，可对接产线编码器、光电传感器及PLC控制信号。

接线步骤：

确认喷码机通讯接口类型，领新设备支持工业以太网接口及标准I/O接口

将编码器信号线接入喷码机同步接口，编码器实时采集流水线运行速度并传输至设备主控系统

连接光电传感器，传感器采用光束中断法触发喷码机执行喷印动作

将PLC控制信号线接入设备对应端口，完成信号握手

机型配置参考：LINX 9830机型原生兼容常见工业通讯协议，整机IP65防护等级，可存储200组图文模板。设备可选配SureClean喷头自动清洗站，采用11个精确定位的喷射口清洁喷头关键部位，可自定义清洗提醒，在计划停线期间完成预防性喷头清洗，无需人工清洁。EasiChange®服务模块支持最长24个月免维护，泵和磨损部件终身适用，无隐藏更换零件费用。

二、PLC通讯协议配置

不同品牌PLC的通讯协议存在差异，需根据现场工控设备类型匹配对应协议参数。领新设备原生支持主流PLC通讯协议，无需额外编写协议转换程序。

配置流程：

进入喷码机后台通讯设置菜单

选择与现场PLC匹配的通讯协议类型

设置通讯参数，包括波特率、数据位、停止位

测试通讯连接，确认PLC与喷码机数据互通

机型配置参考：LINX 99系列小字符喷码机原生搭载工业以太网接口，可对接产线PLC及工厂MES系统，实现喷码数据双向同步上传。静电防护量程可达±50kV，内置500组带图片预览的生产模板，支持微字符高精度喷印。设备配备Linx PrintProtect®备用电池模块，可在持续喷印最长3分钟后执行完全关机，确保断电后开机启动时即可就绪。

三、喷印触发与同步控制

PLC控制喷码机执行喷印动作，需要设定触发信号与喷印时序。参数设置不当会出现漏喷、多喷、喷印位置偏移等问题，产线速度变化时还会出现字符拉伸压缩。

参数设置：

在PLC程序中设定喷印触发条件，可依据产品位置信号或时间间隔触发

设置喷印延迟参数，匹配产品从传感器位置到喷头位置的运行距离

接入编码器同步信号后，设备根据产线运行速度自动调整喷印参数，产线提速降速时字符比例保持不变

领新LINX 9800、9900系列支持标准编码器信号接入，内置同步算法，动态赋码位置精度稳定。配合Linx QuickSwitch功能，可通过外部生产设备或条码扫描器实时更改信息，实现快速换线并避免错误。

四、模板切换与数据联动

PLC可控制喷码机自动切换生产模板，实现产线换产时喷码工位同步切换，无需人工操作设备面板。

联动设置：

在喷码机后台预存所有产品对应的喷印模板，每条模板同步绑定喷印内容、字符尺寸、打印偏移位置等全套运行参数

在PLC程序中设定模板切换触发条件，可依据产品条码扫描结果或产线物料切换信号触发

产线切换产品物料时，PLC发送指令至喷码机，设备自动调取对应模板，全程无需人员触碰设备操作面板

领新设备内置DataMatrix二维码编辑工具，可生成符合GS1标准的无差错追溯码。配合Linx消息工作室PC端程序，可在办公区域提前完成所有产品喷印模板编辑，通过局域网网络传输批量下发至喷码机本地存储空间，设备本地存储界面可上传对应产品实拍图片，操作人员依靠图文界面选择生产模板，规避人工记忆产品编码出现的选错模板问题。
