浅析激光打印机高速振镜的效果和原理

发布日期:2017-09-13 浏览: 来源:LINX

  一般激光喷码机振镜(包含常见的半导体激光喷码机和二氧化碳激光喷码机,光纤激光喷码机)都是由两部分组成:第一是,操控器;第二是振镜头(电机),那这个振镜对激光喷码机的功能有什么影响,对激光喷码机又有什么效果呢?
  1、激光喷码机振镜头组成:
  由定子,转子,检测传感器三部份组成。其间振镜头为动圈式(转子为线圈),其它的均为动磁式(转子为磁芯),一切的振镜头均选用为永久磁铁为磁芯;检测传感器模仿振镜为电容式传感器,数字振镜为光栅尺检测传感器。电容传感器是电机摇摆时,检测传感器的电容量发作细小的改变,把这电容的改变量转变为电信号,反馈给操控器,然后进行闭环操控。光栅尺传感器则经过光栅尺进行丈量实践偏转的视点,然后变换成电信号,反馈给操控器,进行闭环操控。动圈式由于转子为线圈,而线圈相对来说,体积较大,转动惯量大,不利于快速呼应,所以现在根本也不选用。所以说动磁式因空芯柱形磁芯紧装在转动轴上,体积小,惯量小,快速呼应功能就很好,更利于激光喷码机的高速打标。

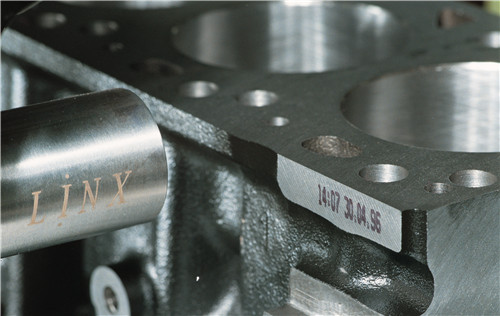

激光喷码机

  2、激光喷码机振镜电机电动机的分类:
  电动机首要分为四大类:沟通电动机,直流电动机,交直两用电动机,特别用处电动机。沟通电动机包含同步电动机,异步电动机。特别用处电动机包含电动测功机,同步调相机、进相机、微特电机、其它特别用处电机。激光喷码机振镜头归于其它特别用处电机中的摇摆电动机。
  3、激光喷码机振镜电机部分的作业原理:
  电机是以磁场为前言,使用电磁感应效果来完成能量变换的,所以其内部必定要有传导磁通的磁路和传导电流的电路。电机进行能量变换时,应具有作相对运动的两大部件:即树立励磁磁场的部件和被感应部件,运动的称为转子,停止的称为定子。发电机从机械体系吸收机械功率,向电体系输出电功率;电动机从电体系吸收电功率,向机械体系输出机械功率。在电机内部能量变换过程中,存在电能、机械能、磁场能和热能,其间热能是由电机内部能量损耗发生的,设计时尽量减小。对电动机而言,从电源输入的电能=耦合电磁场内储能增量+电机内部损耗能量+输出的机械能,对发电机而言,从机械体系输入的机械能=耦合电磁场内储能增量+电机内部损耗能量+输出的电能 。
  最终,用在激光喷码机里,对振镜的要求是什么呢?由于激光喷码机是靠X,Y振偏转的合作,将光反射到作业台面上,进行准确的雕琢。而振镜的操控是由计算机开环操控的。所以要求有必要为线性,即输入信号同偏转视点之间为线性关系。因振镜是快速精密机械,所以要求从一个作业状况到另一个作业状况要求加速度越大越好,这样,激光喷码机的打标空等时刻就无限小。
